Broschüre über die Firma uviterno AG. Technologie für UV-Polymerisation. Unternehmen und Produkte.

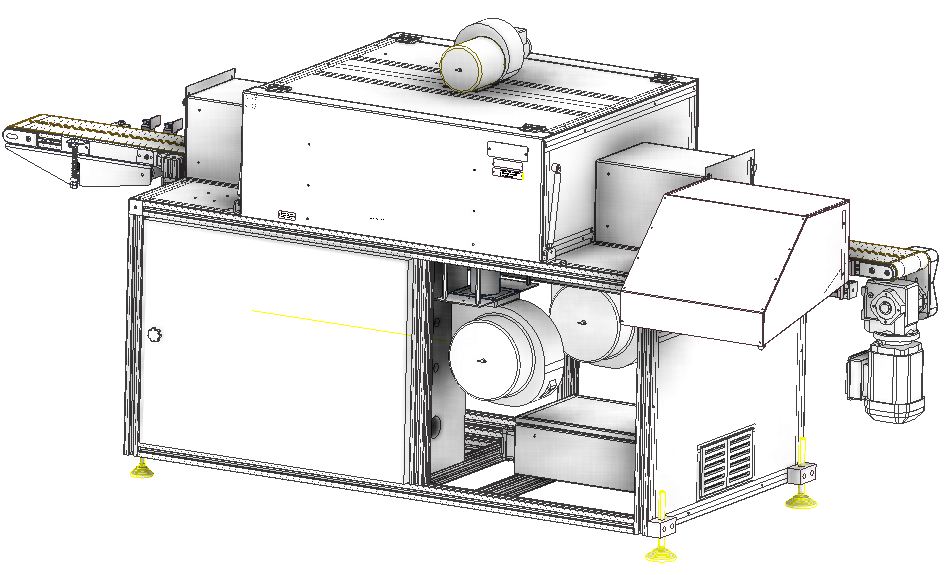

Der Bandtrockner BT-B wurde für die UV-Bestrahlung von dekorierten 3D-Teilen wie Becher, Deckel, Glaswaren und Metallteile entwickelt. Die Hauptmerkmale sind: Bandtrockner für 3D-Teile (Formkörper), Rundumhärtung von Dekorationen, zwei UV-Strahlköpfe mit je 450 mm Bogenlänge, Lichtschleusen beim Ein- und Austritt, gute Zugänglichkeit für Betrieb und Wartung, UV-beständiges und lebensmittelechtes Spezialband, integrierte Vakuumansaugung zur Fixierung der transportierten Teile auf dem Band, effiziente stufenlose UV-Wirkleistungsregelung Anwendungsbeispiele: Hohlkörper-Dekorationen (Becher, Deckel), Produkte der Kunststoff-, Glas-, Aluminium und Dekorationsindustrie, Lackierte 3D-Teile, Anbaugerät für Sondermaschinen

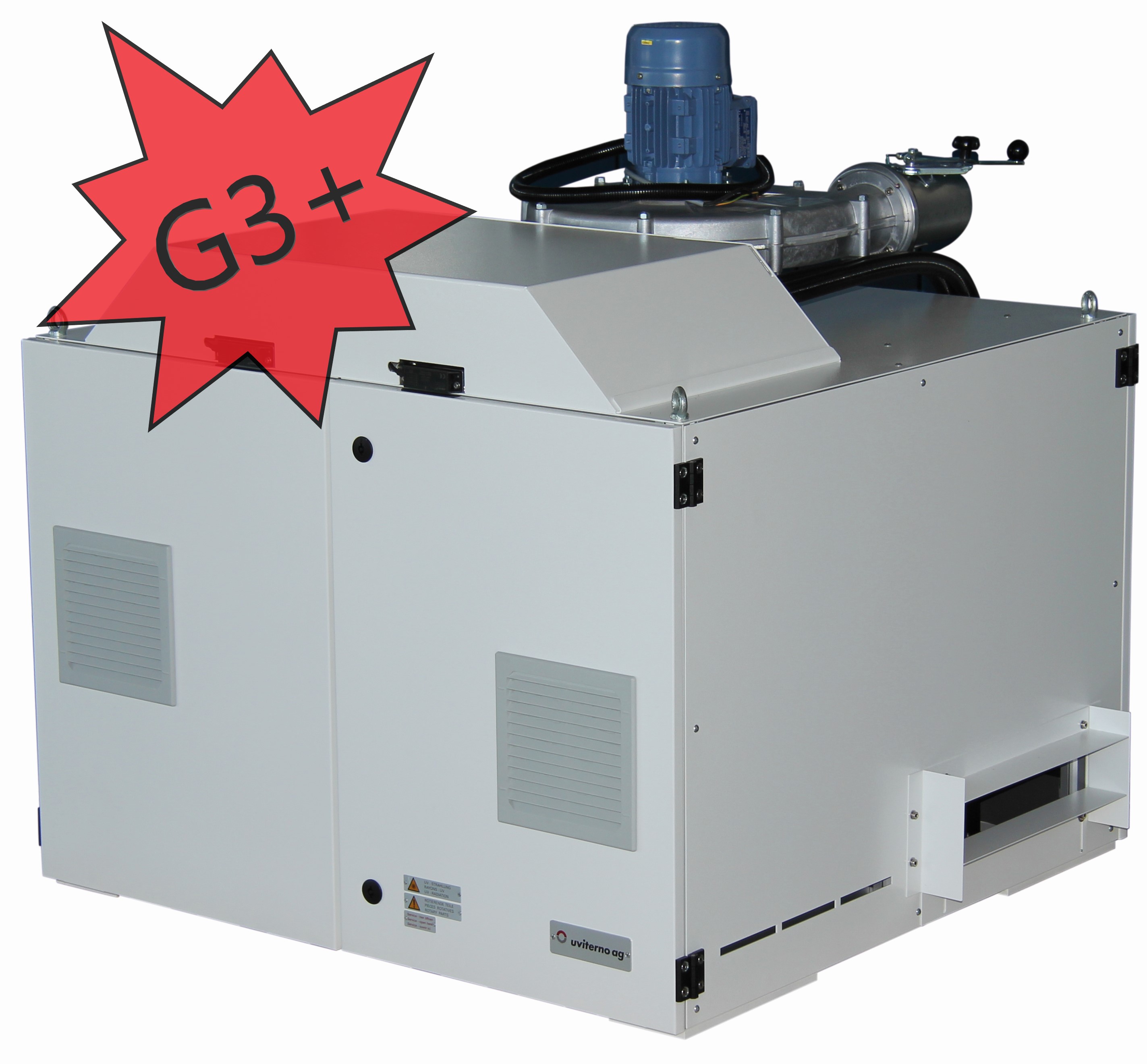

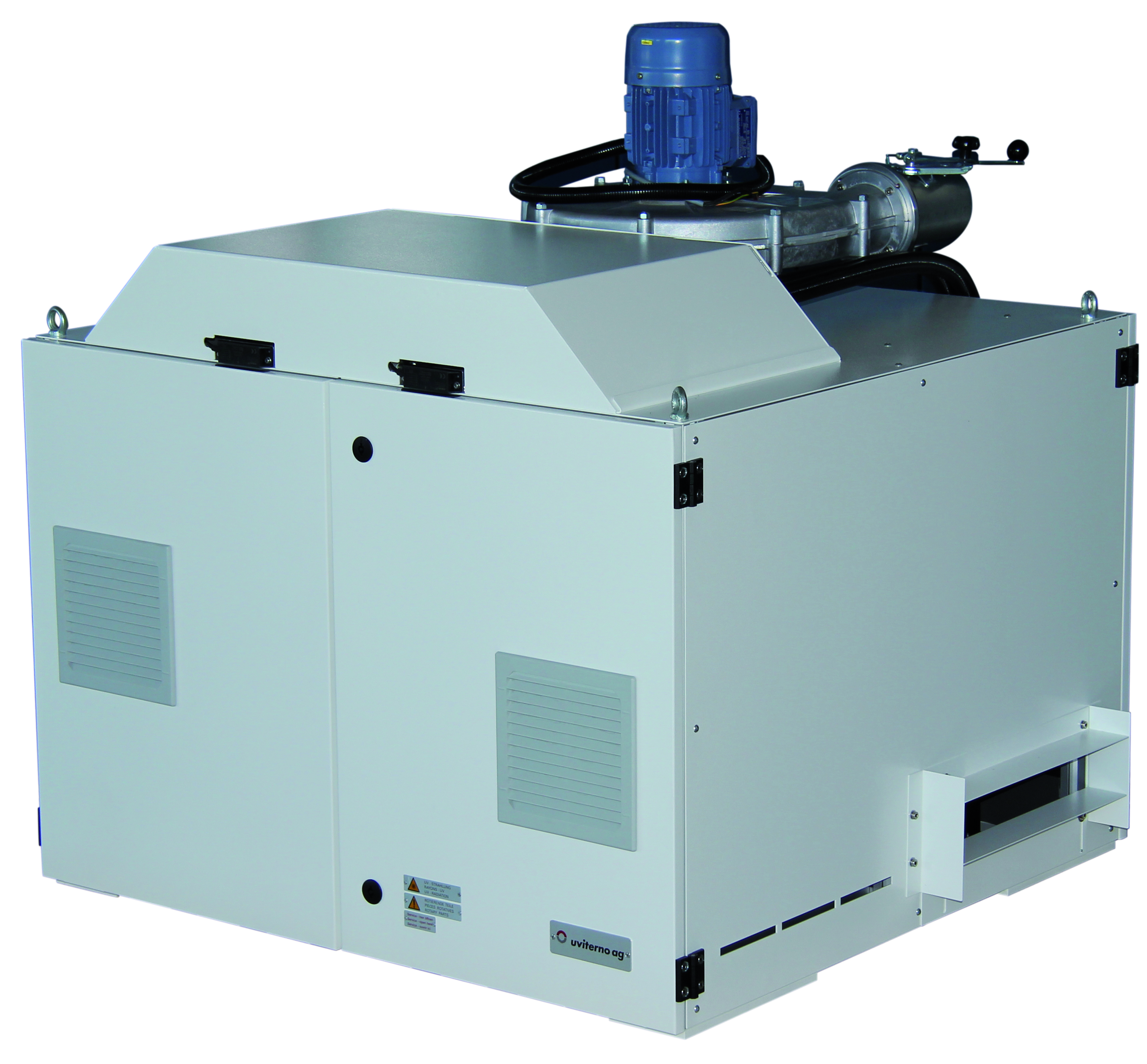

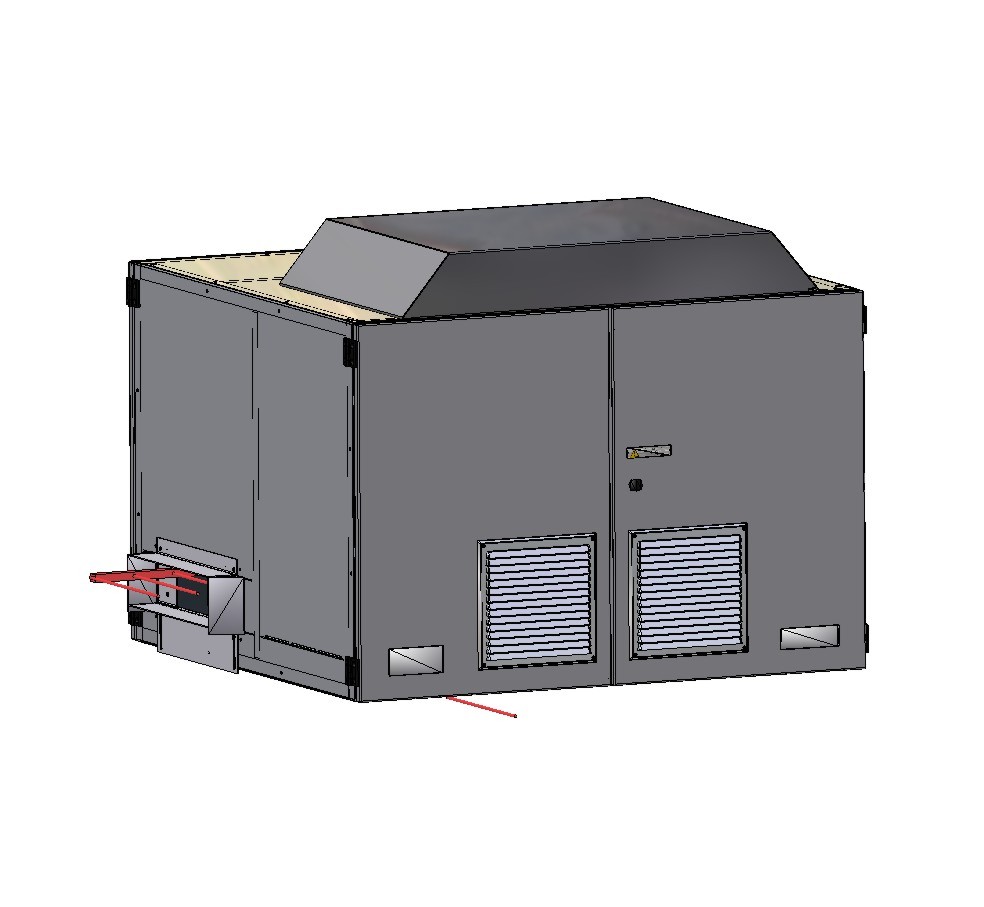

Der UTUK G3+ ist eine Weiterentwicklung des bewährten UV-Kettentrockners UTUK G3 für zylindrischer Hohlkörper, in welcher verschiedene Anregungen und Wünsche von Kunden berücksichtigt wurden. Die Geräteversion G3+ verfügt über eine neue und optimierte Kettenführung, welche eine um 30% grössere Verweilzeit und UV-Dosis für die zu bestrahlenden Hohlkörper im Bestrahlungsraum gewährleistet. Der G3+ verfügt neu über ein Sichtfenster zur Überprüfung des Innenraums auf heruntergefallene Hohlkörper. Diese können dank einer integrierten Schublade schnell und einfach entnommen werden.

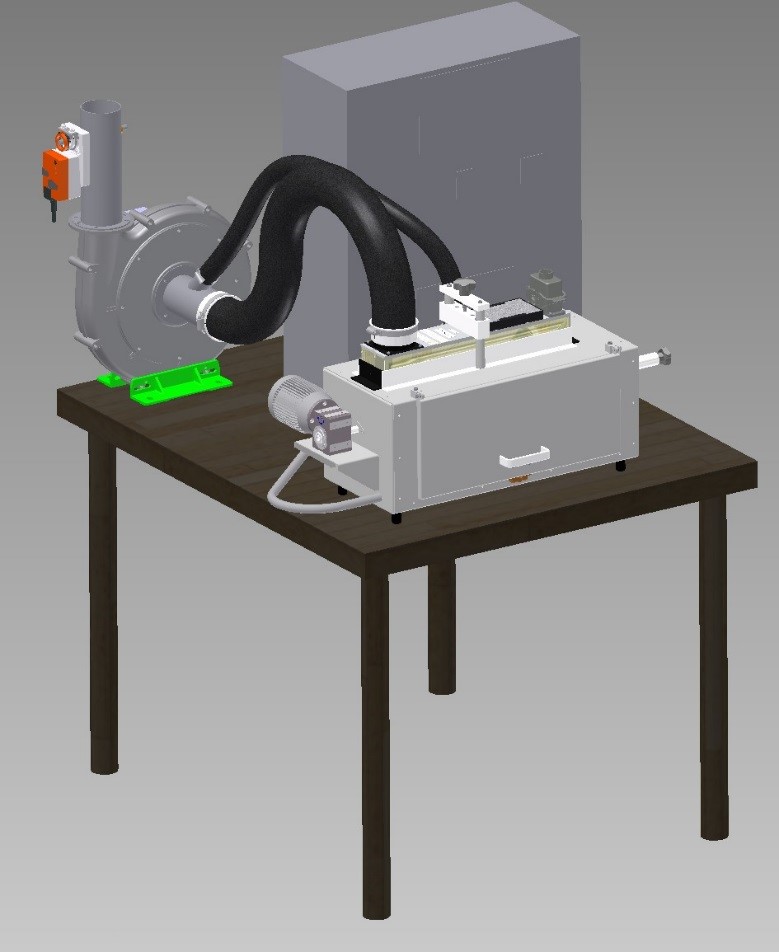

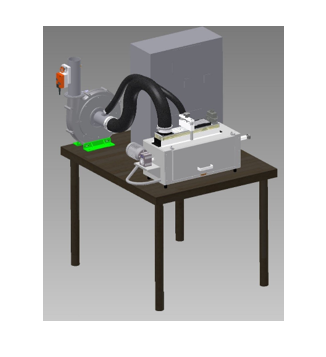

Der LAB BD wurde für die UV-Bestrahlung von dekorierten 3D-Teilen wie Becher, Deckel, Glaswaren und Metallteile, in Ihrer Laborumgebung entwickelt.

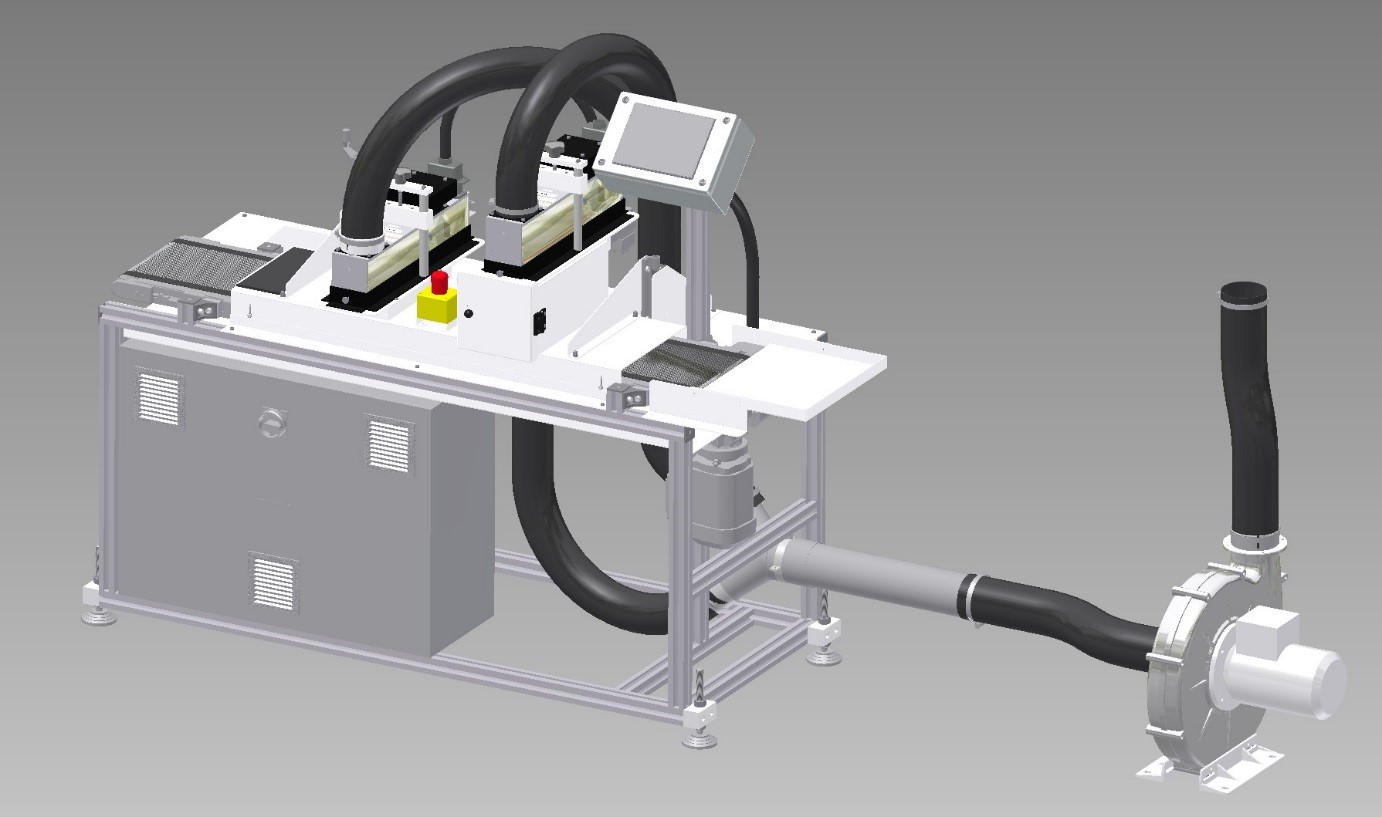

Der LAB BD-BT wurde für die UV-Bestrahlung von dekorierten 3D-Teilen wie Becher, Deckel, Glaswaren und Metallteile, in Ihrer Laborumgebung entwickelt.
Unsere UV-LED-Module vom Typ UA1R eignen sich für vielfältige Anwendungen bei geringer bis mittlerer Bestrahlungsstärke für Aufgaben vom Pinning bis zum Durchhärten von Druckfarben und Oberflächenbeschichtungen. Dank der kompakten Abmessungen der Module ist die Integration auch bei engen Platzverhältnissen möglich. Die Bestrahlungslänge eines UA1R-Moduls beträgt 110 mm. Durch Aneinanderreihung mehrerer Module kann nahtlos eine Bestrahlungslänge von Vielfachen von 110 mm realisiert werden. Die Fokussierung der austretenden Strahlung durch eine Stablinse ist insbesondere für gekrümmte Oberflächen interessant, um gewölbte Konturen (rotierender) Formkörper effizient zu bestrahlen (Tuben, Hülsen und ähnliche Teile). Der fokussierte Strahlengang ist ebenso ideal für Digitaldruckanwendungen, da die Streustrahlung auf ein Minimum reduziert wird und dadurch die empfindlichen Digitaldruckköpfe sowohl vor direkter als auch vor indirekter UV-Strahlung geschützt werden. Optional bieten wir kundenspezifisch konfigurierte Steuerkarten an, um den Signalaustausch bei der Integration in Druckmaschinen zu erleichtern und mehrere UV-LED-Module je nach Bedarf in Gruppen zusammenzufassen und als logische Einheiten anzusteuern.

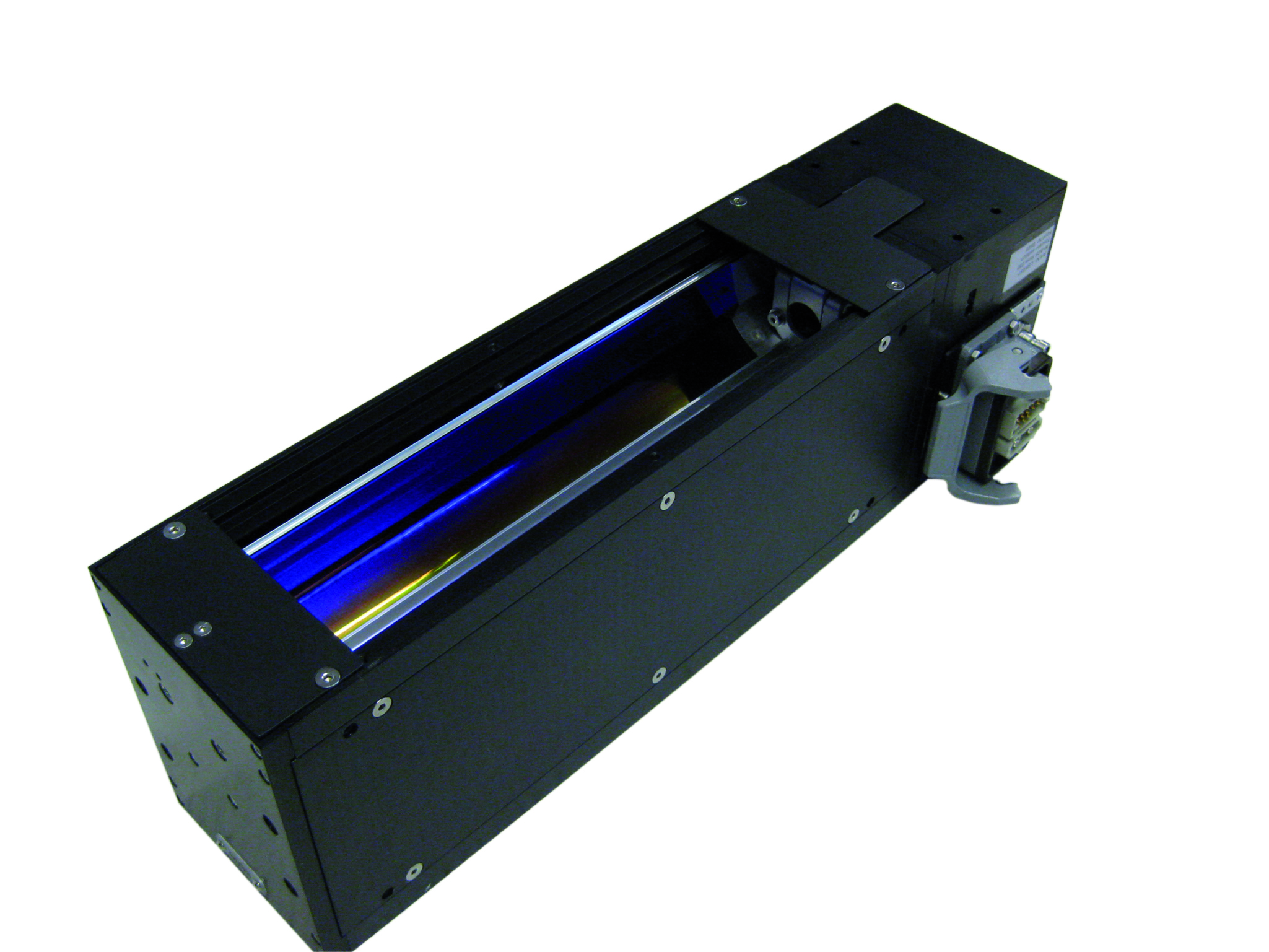

Die UV-Strahlköpfe der Baureihe ACS bieten dank ihres abluftlosen Kühlkonzepts neue Möglichkeiten in der UV-Härtung. Ihre sehr kompakte Bauform gestattet eine Integration in nahezu jedes Maschinenkonzept. Durch den Einsatz von ACS-Strahlkopfsystemen entfallen kostspielige und aufwändige Abluftinstallationen. Die Kühlung der Strahlköpfe erfolgt mit Hilfe eines Wasserkühlkreislaufs ohne Zu- oder Abfuhr von externer Kühlluft. Dem Drucksaal wird somit keine (klimatisierte) Luft entzogen. Das Kühlkonzept der ACS-Strahlköpfe gewährleistet während des gesamten Lebenszyklus der UV-Lampen und UV-Reflektoren optimale Betriebsbedingungen.
Das luftgekühlte UA5R UV-LED-Modul hat ähnliche geometrische Abmessungen wie das UA1R (bei gleicher Modulbreite ist es um 13 mm höher sowie um 7 mm tiefer), ist aber wesentlich leistungsfähiger und geeignet für UV-Anwendungen bei mittlerer bis hoher Bestrahlungsstärke. Das UA5R-Modul verfügt ebenfalls über die innovative Stablinse zur gezielten Fokussierung der austretenden Strahlung. Dies ist von entscheidender Bedeutung für die effiziente Bestrahlung von gekrümmten Oberflächen, sei es bei der Bearbeitung von rotierenden Formkörpern wie Tuben und Hülsen oder für präzise Digitaldruckanwendungen. Unsere Technologie minimiert Streustrahlung und schützt empfindliche Digitaldruckköpfe sowohl vor direkter als auch indirekter Anstrahlung. Durch Aneinanderreihung mehrerer Module kann nahtlos eine Bestrahlungslänge von Vielfachen von 110 mm realisiert werden. Optional bieten wir kundenspezifisch konfigurierte Steuerkarten an, um den Signalaustausch bei der Integration in Druckmaschinen zu erleichtern und mehrere UV-LED-Module je nach Bedarf in Gruppen zusammenzufassen und als logische Einheiten anzusteuern.

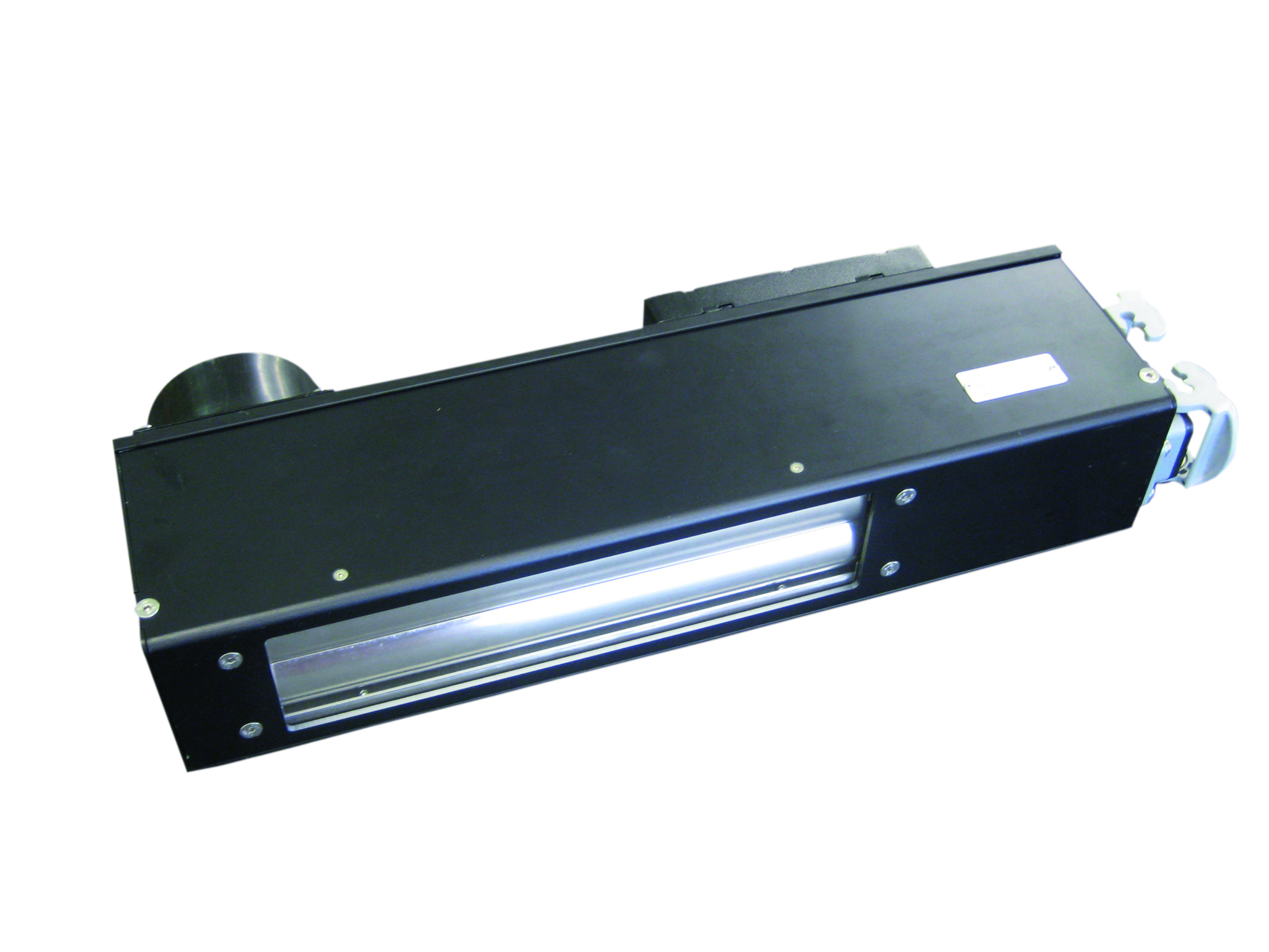

Der Strahlkopf DSK ist ein vielseitig einsetzbarer Hochleistungs-UV-Strahlkopf für Anwendungen der UV-Härtung. Dank seiner kompakten Bauform und der sehr hohen Leistungsausbeute ist er für beengte Einbausituationen und anspruchsvolle Härtungsaufgaben bei hohen Bestrahlungsstärken gleichermassen geeignet. Optional lieferbar: Ausführungsvariante DSK-W (wasserunterstützte Kühlung für die wärmereduzierte Bestrahlung besonders temperaturempfindlicher Substrate)
Entdecken Sie die praktische Ergänzung zu unseren BLACKline UV-LED-Modulen: Die konfigurierbaren Schnittstellenkarten von uviterno. Diese Karten wurden gezielt für die Ansteuerung unserer BLACKline UV LED-Module entwickelt und eignen sich optimal für die Integration in Druckmaschinen und ähnliche Anlagenkonzepte. Sie ermöglichen eine einfache Ansteuerung, Integration und die Zusammenfassung mehrerer UV-Module in logische Schaltgruppen. Die uviterno Schnittstellenkarten bieten eine effiziente Lösung, um Ihre UV-Technologie reibungslos zu steuern und zu integrieren.

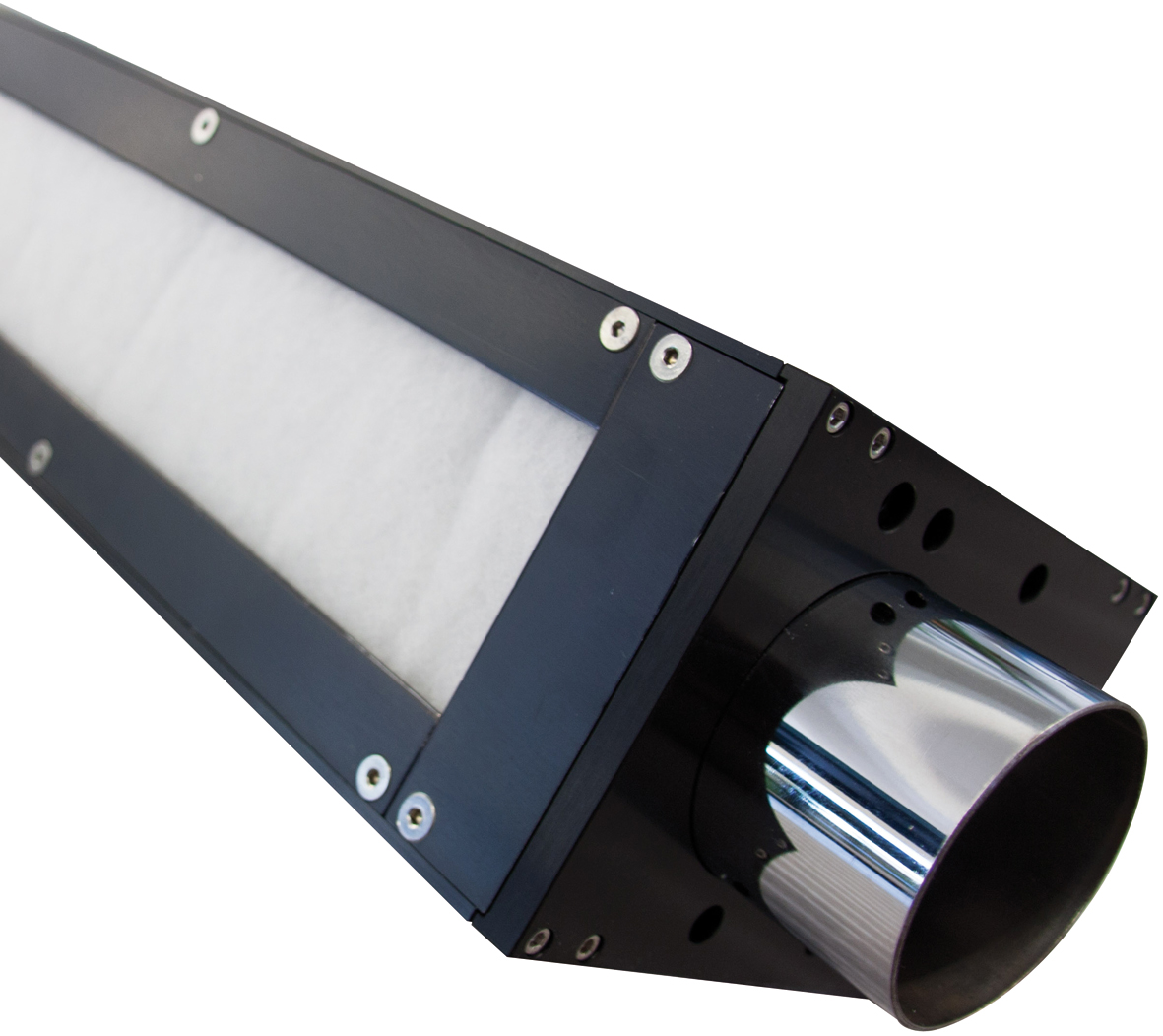

Als Lösung für die optimale Nutzung von migrationsarmen Druckfarben hat uviterno einen ausgeklügelten UV-Trockner entwickelt, der in zwei Varianten erhältlich ist: mit Luftkühlung als DSK Web-Line und mit einer Kombination aus Luft- und Wasserkühlung als DSK Web-Line Pro. In der Variante DSK Web-Line Pro wird die maximale Ausgangsleistung durch zusätzliche Wasserkühlung um mehr als 30% gesteigert. Dies ermöglicht eine höhere Druckgeschwindigkeit und dient als Leistungsreserve für schwer zu trocknende FormuIierungen.

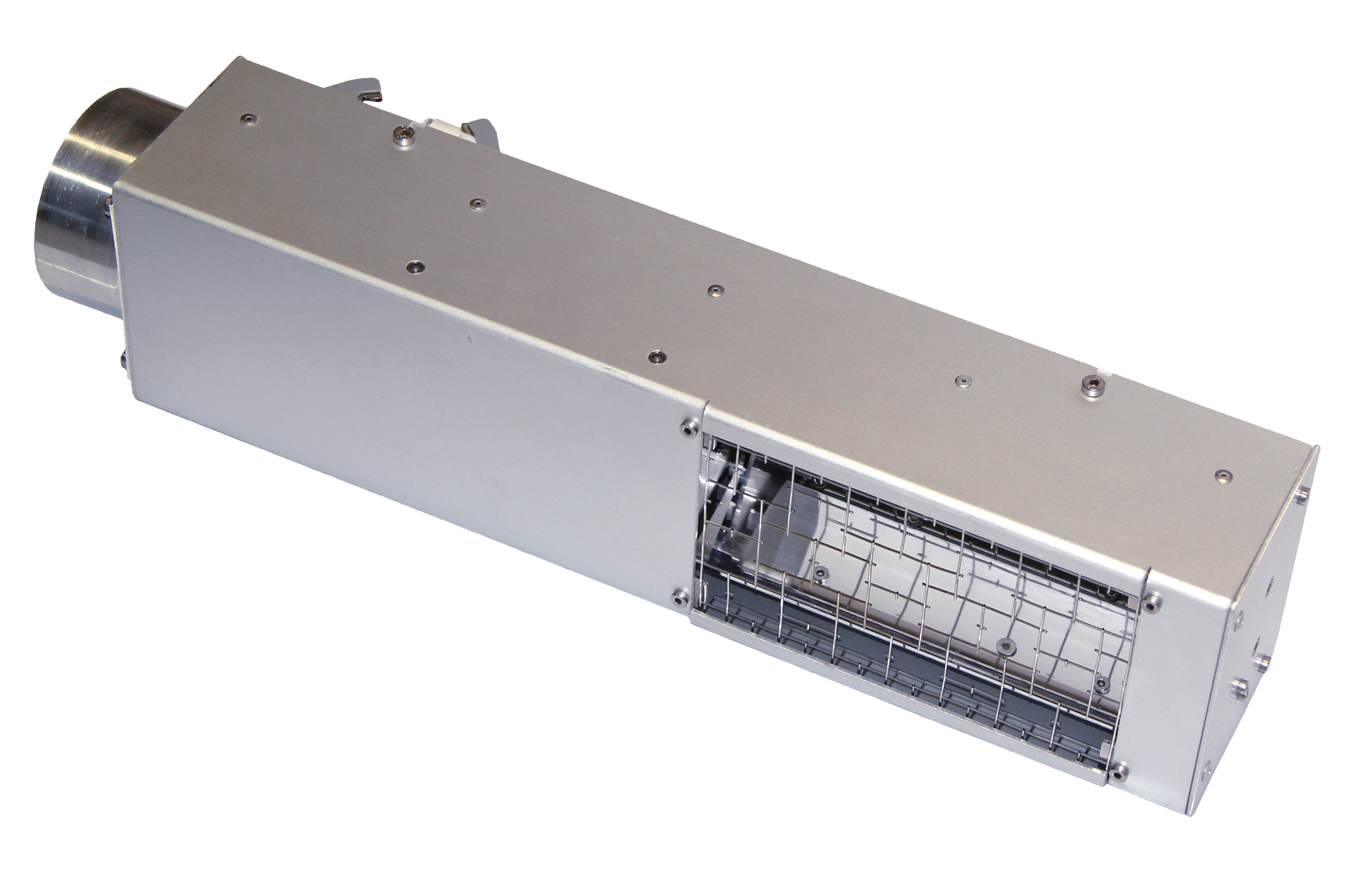

Der Strahlkopf SRK Cup-Line ist ein energie-effizienter, kostenoptimierter Hochleistungs-Strahlkopf für schnell getaktete UV-Härtungsprozesse in der Becherdruckindustrie. Das SRK Cup-Line Konzept ermöglicht es Ihnen, im Vergleich zu UV-Prozessen mit den bekannten SBK-Strahlköpfen der «JUMBO»-Klasse bei 40 Prozent Energieersparnis identische Produktivität ohne Einbussen im UV-Härtungsergebnis zu erreichen.

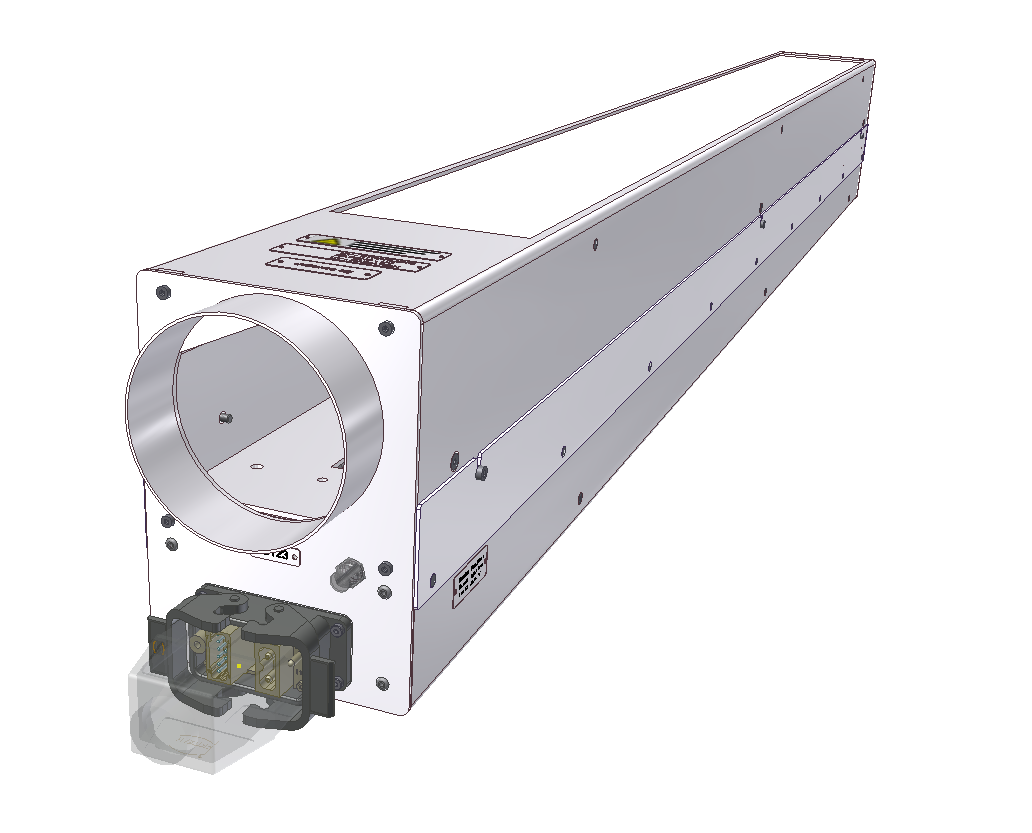

Die UV-Strahlköpfe der Produktfamilie SRK Wood-Line haben einen sehr kompakten Querschnitt und wurden speziell für breitbahnige Beschichtungsanlagen entwickelt. Die Lampen- und Reflektorgeometrie wurde so gewählt, dass vielseitige Einsatzmöglichkeiten bestehen. Bei Bedarf können im optimalen Brennpunkt maximale Bestrahlungsstärken erzielt werden, eine defokussierte Ausleuchtung ist ebenso möglich. In der Baulänge 1450 mm (Bogenlänge) ist eine maximale spezifische Leistung von 120 W/cm möglich. Für kürzere Ausführungen sind auf Wunsch auch höhere spezifische Leistungen realisierbar.

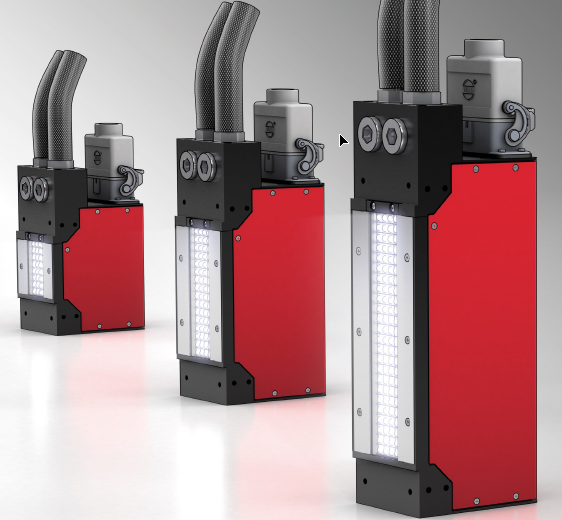

Unsere wassergekühlten UV-LED-Systeme bestehen aus Hochleistungs-Lichtquellen, designt für UV-härtende Anwendungen im UV-A-Wellenlängenbereich. Einzeln applizierte, optische Elemente erlauben das gezielte Einstellen gewünschter Abstrahlwinkel, optimiert für eine Vielzahl von Anwendungen wie Digitaldruck, Siebdruck, Flexodruck, Offsetdruck ebenso wie für die Härtung von Beschichtungen, Klebstoffen, Leimen oder Lacken und sind auch für Sonderanwendungen (z.B. Schäumen von PU) geeignet. Die uviterno REDline-Module sind in Längen von 60 bis 1'620 mm, in Abstufungen zu 60 mm, erhältlich.

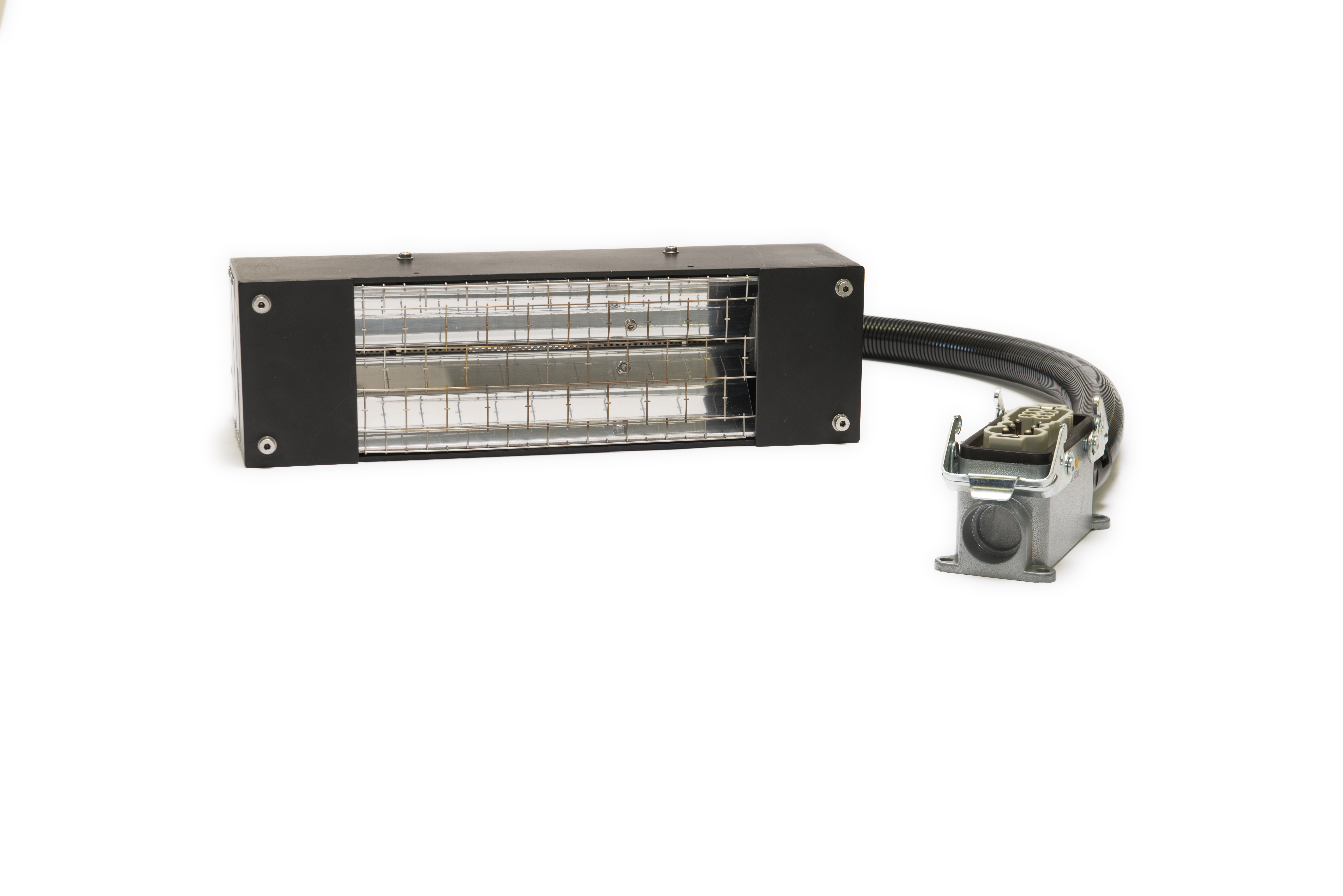

Der Strahlkopf STK besticht durch seinen einfachen Aufbau für minimale Funktionsanforderungen. Die Kühlluft wird durch den Strahlkopf geblasen und tritt aus dem Strahlenfenster aus. Damit wird ein Eindringen von Schmutzpartikeln verhindert, die Standzeit der Komponenten verlängert und die Reaktivität des UV-Prozesses erhöht. Aktive Regelung des Luft-Volumenstroms garantiert optimale Betriebsbedingungen bei jeder Leistungsstufe. Ein Thermoschutzschalter sichert den Strahlkopf technisch ab. Der Aufbau der beiden Strahlkopfvarianten ist optimiert auf eine einfache, robuste, kompakte und leichte Bauform für enge Platzverhältnisse.
Entdecken Sie die praktische Ergänzung zu unseren REDline UV-LED-Modulen: Die konfigurierbaren Schnittstellenkarten von uviterno. Diese Karten wurden gezielt für die Ansteuerung unserer REDline UV LED-Module entwickelt und eignen sich optimal für die Integration in Druckmaschinen und ähnliche Anlagenkonzepte. Sie ermöglichen eine einfache Ansteuerung, Integration und die Zusammenfassung mehrerer UV-Module in logische Schaltgruppen. Die uviterno Schnittstellenkarten bieten eine effiziente Lösung, um Ihre UV-Technologie reibungslos zu steuern und zu integrieren.

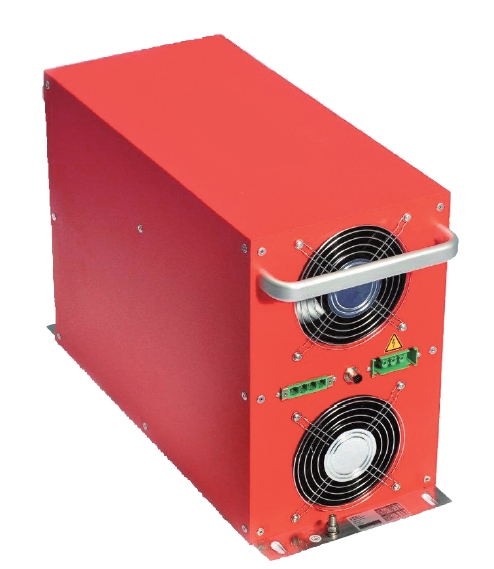

Die Geräte der Baureihe PHASER EVO sind kompakte und leistungsfähige elektronische Vorschaltgeräte für den Betrieb von UV-Lampen. Sie wurden mit besonderem Augenmerk auf kostenoptimierten und energieeffizienten Betrieb entwickelt und sind für sämtliche Anwendungsbereiche der UV-Strahlenhärtung geeignet. Das übersichtliche Anschlusskonzept ermöglicht den einfachen Betrieb auf konventionelle Weise mit Analogsignal (Strom oder Spannung) oder Potentiometer. Mit Hilfe einer optionalen CANopen-Schnittstelle sind auch moderne, digital vernetzte Bedienkonzepte realisierbar.

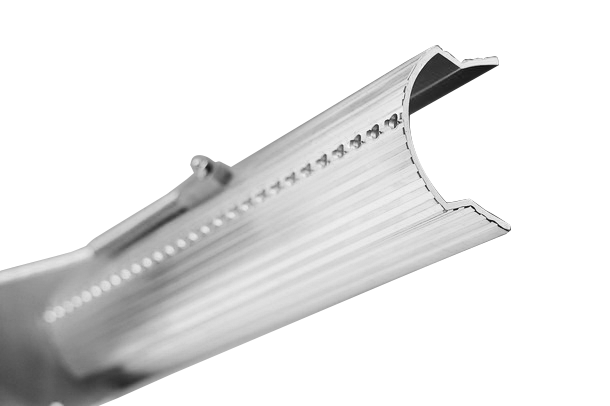

Für unsere Hochleistungs-UV-Strahlköpfe leisten die für die jeweilige Anwendung optimierten Reflektoren und Quarzglastransmitter einen wesentlichen Beitrag zum Erfolg. Wir beraten Sie gerne, um die bestmögliche Konfiguration eines UV-Strahlkopfs für Ihre spezielle Anwendung zu definieren. Weiteres Zubehör auf Anfrage.

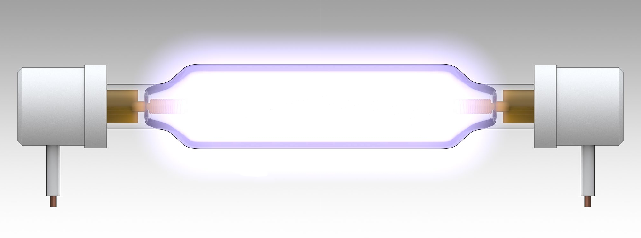

Herzstück unserer UV-Strahlköpfe sind Hochleistungslampen, die nach den höchsten Qualitätsansprüchen speziell für unsere UV-Strahlköpfe gefertigt und auf die individuellen Anforderungen Ihrer UV-Prozesse abgestimmt werden. Um die unerreicht lange Lebensdauer unserer UV-Lampen mit spezifischen Nennleistungen von bis zu 600 W/cm reproduzierbar und zuverlässig gewährleisten zu können, werden nur hochwertige Rohstoffe und Produktionsmaterialien in einem aufwendigen Produktionsverfahren nach EN ISO 9001 verarbeitet.
